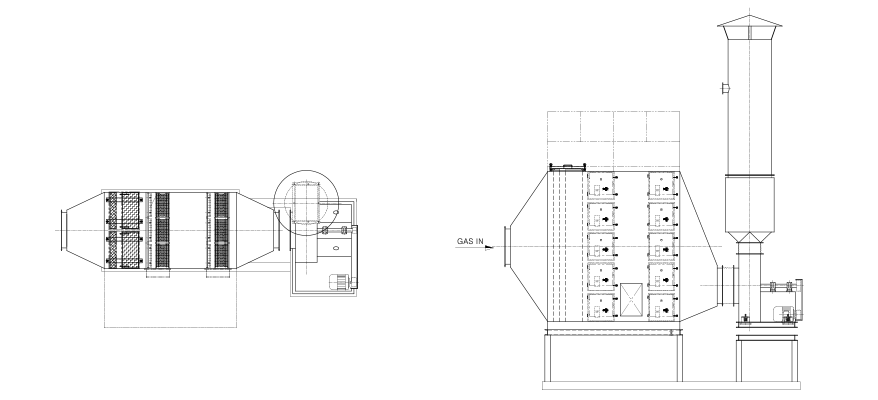

HOME > 사업분야 > 대기분야 > 전기집진시설공정도공정도
장치의 원리
전기집진기는 정전력을 이용하여 분진, MIST 등 입자들을 집진하는 장치로서 발전소, 시멘트 소성로, 유리 용해로, 제철 제강로, 소각로, 각종 보일러 등
주로 다량의 분진이 배출되는 곳의 오염물질을 제거하는데 효율적으로 사용되며, 입경이 10-20μm보다 작은 입자의 제진에 효과이며 0.01μm이하의 미립자 제진에도
타 집진설비보다 집진 효율이 우수하다.
건식 전기집진기
집진전극에 부착된 분진을 탈진하는 방법 중 기계적 충격을 전극에 가해 부착된 분진을 제거하여 포집, 분진을 회수하는 형식의 집진기를 건식 전기집진기이라 한다.
건식 전기집진기는 분진을 건식으로 포집 회수하므로 습식과 같이 물울 사용하지 않아서 부식의 우려는 극히 적다. 최대의 문제점은 기계적 충격 추타를 집진극에
가할때 분진의 재비산이 생기는 문제이다.
따라서 건식 전기집진기에서는 어떻게 재비산을 방지하느냐 하는 것이 설계시의 문제로 집진기 생산업체에서 고심하고 있다.
특히 분진의 종류에 따라 적절한 추타 설비를 채택하여 최대한의 재비산을 막아야 한다.
습식 전기집진기
집진극에 부착된 분진을 물을 분무하여 전극 표면에 수막을 형성시켜 항상 물이 흐르도록 하여 포집 분진을 집진극으로부터 제거한는 방법이다.
습식의 장점은 분진의 재비산이 발생하지 않아 집진 효율이 확실하나 물을 사용함으로써 2차 공해를 막기 위한 수처리 설비 및 부식에 대한 대책도 아울러 필요하다.
반습식 전기집진기
건식과 습식의 장점을 결합한 방식으로 고온 배가스는 건식의 1단, 2단의 각 집진실을 지나 습식의 집진실로 들어간다.
최종 집진실이 습식이므로 재비산된 분진은 완전히 제거된다.
