소량의 폐수를 배출하는 기업체나 업소에서 저렴한 설치비용으로 설치함은 물론이고 좁은 공간에서도 설치가 용이하고 저렴한
비용으로 도모하여 정화효과를 높일수 있도록 개별적으로 구성된 여러 단계의 폐수정화처리장치를 하나의 폐수처리장치에
집약적으로 형성한 폐수처리장치를 제공하는 것이다.

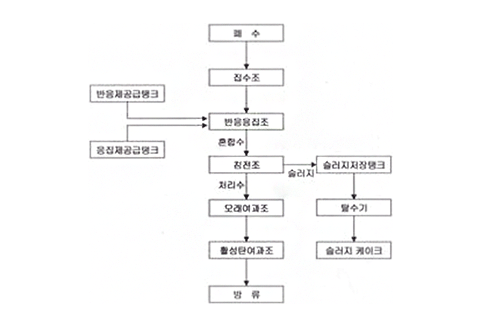

이와 같은 목적을 달성하기 위하여 본 발명은 최초 폐수를 저장하는 폐수집수조와 펌프 및 폐수공급파이프를 통하여 상기 폐수
집수조에서 유입된 폐수가 반응조 및 응집조에서 반응제 및 응집제의 투입으로 인해 슬러지의 응집을 발생시켜 침전조를 통해
침전방식으로 슬러지를 분리시키고 폐수는 필터방식으로 정화처리되어 배출되는 것으로 구성된 일체형의 폐수처리장치를
제공한다. 또한, 침전조에서 슬러지의 침전과 분리를 극대화하기 위해 침전조로 유입되는 폐수의 유량의 흐름을 조절시키는
갈매기형상의 갈매기형 바플(baffle)을 설치하여 폐수가 침전조 내부로 자유낙하 대신 안정적인 낙하를 유도하는 갈매기형
바플을설치하여 폐수와 슬러지의 상분리효율을 극대화하기 위함이다.

캐비넷 형상을 가지고 있는 하우징(900)내부에 폐수처리시설이 집약적인 구비되는 집약적 폐수처리장치(100)에 있어서,
폐수의 원수를 저장하는 집수조(200)와,
상기 집수조(200)에서 원수펌프(210)가 설치된 원수공급관(220)을 통해 폐수를 공급받는 받응응집조(300)와,
상기 반은응집조(300)에 공급된 폐수를 처리수와 슬러지의 분리 및 응집을 위해 혼합되는 반응제와 응집제는
각각 정량펌프(370)가 설치된 반응제공급탱크(350)와 응집제공급탱크(360)에 의해 반응응집조(300)에 유입되고
폐수와의 고른 혼합을 위해 반응응집조(300)에 구비된 교반기(310)에 의해 혼합되고,
상기 반응응집조(300)의 처리수와 슬러지로 혼합된 혼합수가 처리수와 슬러지로 분리 및 침전되기 위해 상부의 일측에 혼합수를
공급받는 혼합수공급관(410)과 상부의 다른일측에는 처리수가 배출되는 제1배출관(420)이 있으며 하부의 일측에는 슬러지를
배출하는 제2배출관(430)이 연결되어 있는 침전조(400)와,
상기 침전조(400)의 내부 공간에는 혼합수가 혼합수공급관(410)을 통해 유입되는 유량의 흐름을 조절하여 더욱 안정적으로
혼합수가 낙하하도록 하는 수직방향으로 다수 구획하며 양측면이 침전조(400)의 내부양측면에 용접에 의해 접합되어 구비된
갈매기형상의 갈매기형 바플(baffle)(440)과,
상기 갈매기형 바플(baffle)(440)의 상,하부에 일정 길이만큼 수직면(440a)을 가지고 있으며 상,하부사이에는 일정길이의
예각면(440b)와 예각면(440b)와 같은 길이의 둔각면(440c)이 “>”형상으로 연결되어 구비되고,
상기 침전조(400)에 처리수가 배출되는 제1배출관(420)이 연결되어 있는 공간주위에 “ㄴ”형태로 제1배출관(420) 연결주위에
용접처리되어 부착되며 전체적인 형상이 1-8mm의 타공(510)으로 이루어진 판상결합체이며 상단부는 톱니(520)가 형성되어
있으며 처리수에 함유된 미처리된 슬러지와 부유물을 처리하기 위한 타공차단막(500)과,
상기 침전조(400)에서 제2배출관(430)을 통해 흘러나온 슬러지를 저장하는 슬러지저장탱크(600)와,
상기 슬러지저장탱크(600)에서 저장된 슬러지를 탈수하기 위해 탈수기(650)를 거쳐 최종슬러지를 배출하는 슬러지배출관(660)가
구비되고, 상기 침전조(400)에서 배출되는 처리수는 유량계가 연결된 배출관을 통해 일정량을 1차적으로 필터작용을 하는 모래가
구비된 모래연과조(700)에 의해 여과되고, 상기 모래여과조(700)를 거친 처리수는 2차적인 필터작용을 위해 활성탄이 구비된
활성탄여과조(800)에 의해 여과되어 방류관(810)을 통해 방류수가 배출되는 것을 구비되어 캐비넷형상의 하우징(900)내부에
상기 모든 구조물이 집약적으로 구비되는 것을 특징으로 하는 집약적 폐수처리장치
